阻旋料位開關說明書

2019-07-16

　　【計為儀表專注物位測量】阻旋料位開關廣泛應用于自動化工業生產過程中，用于食品、制藥、化工、塑料、建筑等行業的料位測量。阻旋料位開關是利用微型馬達做驅動裝置并通過離合器與傳動軸相連接的，當未接觸物料時，馬達正常運轉，當葉片接觸物料時，馬達停止轉動，并自行切斷馬達電源，同時檢測裝置輸出一個接點信號以控制物料輸送。阻旋料位開關是自動化儀表中性價比較高的測量儀表，為便于用戶安裝、接線，本文將阻旋料位開關說明書的主要內容整合，希望對儀表用戶有所幫助。
　　計為Spin-11系列阻旋料位開關設計上采用進口電機、微動開關及軸承，同時注重工藝細節，嚴控生產流程和質量檢測，比國內同類產品具有更高的可靠性。為更好地適應不同工況，Spin-11系列阻旋料位開關分為以下兩種應用型號：Spin-11A標準型阻旋料位開關（適用于大多數固體顆粒粉末測量），以及Spin-11P保護型阻旋料位開關（配備保護管，應用于密度較大的固體顆粒測量）。
　　一、阻旋料位開關的結構組成
　　如圖1所示，阻旋料位開關由以下部件組成：

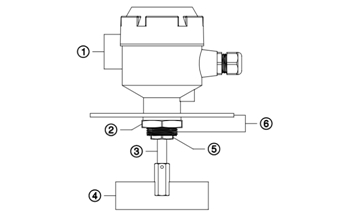

圖1 Spin-11阻旋料位開關整體結構圖

①殼體 ②固定螺母 ③主軸 ④葉片 ⑤鎖緊螺母 ⑥過程連接

　　二、阻旋料位開關的技術參數

測量介質	固體顆粒粉末
介質密度	≥0.5g/cm3
過程溫度	-20～70℃
過程溫度	-20～400℃
環境溫度	-40～85℃
過程連接	法蘭（標準/薄片）
過程連接	螺紋
過程連接材料	304/316L或碳鋼
葉片轉速	1 R.P.M
外殼材料	鋁合金
防護等級	IP65
電纜入口	M20×1.5
觸點容量	SPDT 5A/250V AC
供電電壓	24V DC
供電電壓	220V AC 50/60Hz
防爆等級	Ex d IIC T6 Gb；Ex tD A21 IP65 T80℃

　　三、阻旋料位開關如何接線
　　從安全角度考慮，只有阻旋料位開關斷電的情況下才能進行接線，且需要注意對于防爆型儀表，在接線時必須遵循相關防爆的接線要求。
　　阻旋料位開關的電纜一般采用橫截面為圓形的通用電纜。電纜橫截面直徑為5～9mm，否則無法確保電纜入口的密封效果。如果需要使用其它規格的電纜，應使用匹配的電纜入口螺栓，并注意更換后電纜入口的密封性能。
　　接線時，應按照如圖2所示的方法進行安全接線。

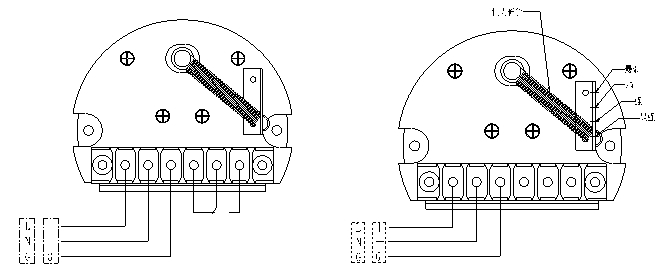

圖2 接線　　　　　　　　　　　　　　　　　　　　　　　　圖3 扭力調整圖

　　關于扭力調整：扭力彈簧是用來調整轉軸的輸出扭力，當被測介質密度大時，可將彈簧扭力調至最強的檔位，此時葉片旋轉扭力較大，敏感度較差。反之，當被測介質密度小時，可將彈簧調至最弱的檔位，此時葉片旋轉扭力較小，敏感度較好。扭力調整如圖3所示。
　　四、阻旋料位開關安裝的注意事項及安裝示意圖
　　（一）阻旋料位開關安裝注意事項
　　1．安裝前應確認電源電壓是否與標示牌上面的電壓一致。
　　2．確認被測物料密度，選擇最佳葉片形狀和大小，一般地，密度越大葉片越小。
　　3．安裝前確認水平安裝還是豎直安裝。
　　4．水平安裝時，將葉片向下與水平面呈10～20°的夾角安裝，以減少物料的沖擊。
　　5．水平安裝時，接線盒入線口應垂直朝下，電纜固定螺母必須鎖緊，如有條件可加防雨罩。
　　6．應避免安裝在物料進料口部位，如實在無法避免時，可在開關的上方200mm處加裝防護擋板，以保護葉片不受物料沖擊。
　　7．產品安裝時請勿敲擊傳動部位和葉片部位，以免造成不必要的損害。
　?。ǘ┳栊衔婚_關安裝示意圖
　　阻旋料位開關安裝示意圖如下：

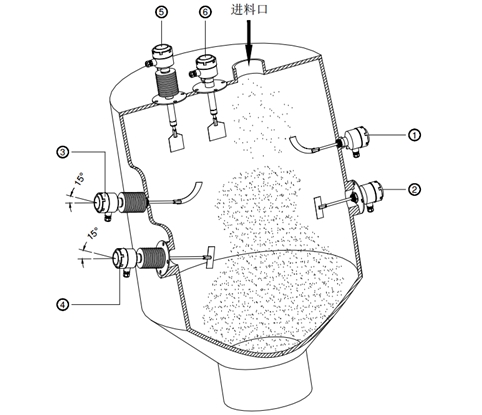

圖4 阻旋料位開關安裝示意圖

　　1．水平螺紋安裝。
　　2．水平法蘭安裝。
　　3．水平傾斜15度高溫螺紋安裝。
　　4．水平傾斜15度高溫法蘭安裝。
　　5．豎直軸保護高溫法蘭安裝。
　　6．豎直軸保護法蘭安裝。
　　上文對“阻旋料位開關說明書”進行了簡要介紹，如欲了解更多有關技術咨詢、用戶培訓、現場的安裝與調試、產品的更換和維修以及現場技術支持等方面的服務，可以登錄www.jiweimeter.com與我們聯系。如需英文版的阻旋料位開關說明書，請聯系我們索取。　
