超聲波液位計的盲區及其影響因素
2019-07-30
【計為儀表 專注物位測量】使用超聲波液位計的用戶都知道，超聲波液位計是由盲區的。那么，什么是超聲波液位計的盲區？其影響因素又有哪些呢？
超聲波液位計的盲區是選型時需要考慮的一項關鍵參數，因?yàn)橐何挥?jì)的盲區對于不同工況下的安裝及測量的準確性都有很大的關系。受超聲波液位計結構限制，超聲波液位計換能器在其發射與接收超聲波脈沖間有一小部分區域?yàn)椴荒茏R(shí)別的盲區，但為了測量數據準確可靠，測量液面的最高位置應該處于盲區之外。另外，通過人工設置超聲波液位計的盲區，也可以屏蔽換能器附近的干擾信號。
二、超聲波液位計盲區的影響因素
首先，超聲波液位計的盲區與其工作原理息息相關。
超聲波液位計是根據換能器（探頭）發出高頻超聲波脈沖來實現聲波的發射與接收的，再利用聲波發射與接收的時間差，以及聲波的傳播速度來計算液面的高度。當超聲波液位計遇到測量盲區時，脈沖信號則不能到達該盲區。
其次，超聲波液位計的盲區與其量程也有聯系。
在工業場合中，無論用何種品牌的超聲波液位計都會存在一定的測量盲區，但通常在0.3～0.5m之間。一般來講，量程小的超聲波液位計，則其盲區小；量程大，則其盲區也大。
為了不影響測量效果，在確定超聲波液位計的安裝位置時，現場的儀表工程師以及安裝人員必須將其盲區考慮進去。因?yàn)楫?dāng)液位進入超聲波液位計的測量盲區時，則儀表無法測量液位，所以在確定超聲波液位計的量程時，必須留出適當?shù)挠嗔浚以谄浒惭b時，換能器探頭的高度也需納入考量，以此保證對液位的準確監測及儀表的的安全使用。
另外，在一些特殊場合，用戶會要求盲區盡可能達到最小，此時則可以考慮購買小盲區的超聲波液位計，其盲區一般只有0.04～0.06m，但相應的，這種超聲波液位計的量程也相對較小，一般只有0.6m左右。

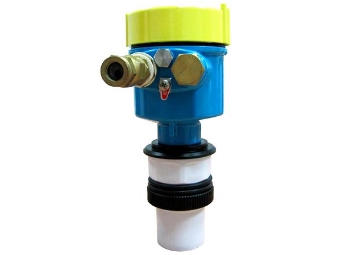

計為超聲波液位計
一、超聲波液位計的盲區
超聲波液位計的盲區猶如人的視野盲區。視野盲區是指視線不能到達的區域，而對于超聲波液位計而言，超聲波所不能到達并且將聲波反射回來的區域就叫做測量盲區，簡稱盲區。超聲波液位計的盲區是選型時需要考慮的一項關鍵參數，因?yàn)橐何挥?jì)的盲區對于不同工況下的安裝及測量的準確性都有很大的關系。受超聲波液位計結構限制，超聲波液位計換能器在其發射與接收超聲波脈沖間有一小部分區域?yàn)椴荒茏R(shí)別的盲區，但為了測量數據準確可靠，測量液面的最高位置應該處于盲區之外。另外，通過人工設置超聲波液位計的盲區，也可以屏蔽換能器附近的干擾信號。
二、超聲波液位計盲區的影響因素
首先，超聲波液位計的盲區與其工作原理息息相關。
超聲波液位計是根據換能器（探頭）發出高頻超聲波脈沖來實現聲波的發射與接收的，再利用聲波發射與接收的時間差，以及聲波的傳播速度來計算液面的高度。當超聲波液位計遇到測量盲區時，脈沖信號則不能到達該盲區。
其次，超聲波液位計的盲區與其量程也有聯系。
在工業場合中，無論用何種品牌的超聲波液位計都會存在一定的測量盲區，但通常在0.3～0.5m之間。一般來講，量程小的超聲波液位計，則其盲區小；量程大，則其盲區也大。
為了不影響測量效果，在確定超聲波液位計的安裝位置時，現場的儀表工程師以及安裝人員必須將其盲區考慮進去。因?yàn)楫?dāng)液位進入超聲波液位計的測量盲區時，則儀表無法測量液位，所以在確定超聲波液位計的量程時，必須留出適當?shù)挠嗔浚以谄浒惭b時，換能器探頭的高度也需納入考量，以此保證對液位的準確監測及儀表的的安全使用。
另外，在一些特殊場合，用戶會要求盲區盡可能達到最小，此時則可以考慮購買小盲區的超聲波液位計，其盲區一般只有0.04～0.06m，但相應的，這種超聲波液位計的量程也相對較小，一般只有0.6m左右。
TAGS : 超聲波液位計
