常見物位控制儀表在粉粒體氣力輸送中的應用
2020-02-12
氣力輸送又稱氣流輸送、氣動輸送，是在一定條件下，利用空氣流作為承載介質來輸送顆粒或粉狀物料的環保高效技術，將物料從起點輸送到終點是其最主要的功能。整個氣力輸送主要由氣源系統、供料系統、管路系統、料倉系統、計量系統、控制系統等部分組成，而物料的物位控制是整個氣力輸送過程中的核心環節，目前在粉粒體氣力輸送中較為常見的物位控制儀表有料位開關/計、稱重系統，為幫助大家根據具體工況的不同，選用正確的物位控制儀表，本文就常見物位控制儀表在粉粒體氣力輸送中的應用進行介紹。
一、稱重系統
與料位計多用于控制料倉的存儲量不同，稱重系統多用于粉粒體氣力輸送中的配料倉、摻混料倉，涉及到多種物料混合配比的精度要求，例如在PVC配混生產過程中都采用自動稱重系統等。除此之外，稱重系統在粉粒體氣力輸發送罐上應用也較為廣泛，其主要安裝在發送罐安裝支架上和上料倉支座上，依據稱量變量的電信號控制物料，從而啟動其他輸送裝置。
二、料位開關/計
料位開關、料位計是料位測量儀表的兩種測量方式，通常料位開關采用開關量測量，而液位計則采用連續量測量。目前的物位控制儀表有以下幾種：
1．音叉料位開關：音叉料位開關的探頭基于音叉式設計，采用壓電器件實現叉體的振動驅動與檢測。不接觸物料時，音叉在諧振頻率下產生自由振動，當接觸物料時，音叉的振動振幅明顯減小，壓電檢測器件的輸出信號幅度隨之減小，信號變化由智能電路檢測分析并輸出一個開關信號。音叉料位開關的具有較強的適用性，可用于測量低密度物料，但應避免用于易挖空、結塊物料的測量。
2．振棒料位開關：其原理與音叉料位開關相似，二者的差異主要在探頭結構上。振棒料位開關多用于倉泵以及分料倉，適用性廣，可以測量絕大部分物料，但需注意粘附性物料對振動探頭端部的整體包裹導致誤報警現象。
3．射頻導納料位開關：該儀表從電容式料位開關發展而來的，新增了防掛料電路，適用于測量氣力輸送飛灰等輕微粘附性物料。
4．阻旋料位開關：主要利用微型馬達做驅動裝置，傳動軸與離合器相連接，當未接觸物料時，馬達正常運轉，當葉片接觸物料時，馬達停止轉動，檢測裝置輸出一接點信號，同時切斷電源停止轉動。通過調節葉片的形狀和大小以及彈簧的扭力可以測量不同比重大小的粉粒體料。在飼料輸送行業應用較為普遍。
5．電容式料位開關：主要基于電容技術，將無線電頻率施加在探頭上，對周圍的環境進行連續分析，由于所有介質的介電常數和導電性均不同于空氣，當探頭接觸到介質時所引起的微小電容量的變化被電路檢測并轉換成開關信號輸出。電容式料位開關可依據不同粉料的介電常數值，微調電位器開關來檢測不同的物料，其主要用于干燥性物料的測量。
一、稱重系統
與料位計多用于控制料倉的存儲量不同，稱重系統多用于粉粒體氣力輸送中的配料倉、摻混料倉，涉及到多種物料混合配比的精度要求，例如在PVC配混生產過程中都采用自動稱重系統等。除此之外，稱重系統在粉粒體氣力輸發送罐上應用也較為廣泛，其主要安裝在發送罐安裝支架上和上料倉支座上，依據稱量變量的電信號控制物料，從而啟動其他輸送裝置。
二、料位開關/計
料位開關、料位計是料位測量儀表的兩種測量方式，通常料位開關采用開關量測量，而液位計則采用連續量測量。目前的物位控制儀表有以下幾種：
1．音叉料位開關：音叉料位開關的探頭基于音叉式設計，采用壓電器件實現叉體的振動驅動與檢測。不接觸物料時，音叉在諧振頻率下產生自由振動，當接觸物料時，音叉的振動振幅明顯減小，壓電檢測器件的輸出信號幅度隨之減小，信號變化由智能電路檢測分析并輸出一個開關信號。音叉料位開關的具有較強的適用性，可用于測量低密度物料，但應避免用于易挖空、結塊物料的測量。
2．振棒料位開關：其原理與音叉料位開關相似，二者的差異主要在探頭結構上。振棒料位開關多用于倉泵以及分料倉，適用性廣，可以測量絕大部分物料，但需注意粘附性物料對振動探頭端部的整體包裹導致誤報警現象。
3．射頻導納料位開關：該儀表從電容式料位開關發展而來的，新增了防掛料電路，適用于測量氣力輸送飛灰等輕微粘附性物料。
4．阻旋料位開關：主要利用微型馬達做驅動裝置，傳動軸與離合器相連接，當未接觸物料時，馬達正常運轉，當葉片接觸物料時，馬達停止轉動，檢測裝置輸出一接點信號，同時切斷電源停止轉動。通過調節葉片的形狀和大小以及彈簧的扭力可以測量不同比重大小的粉粒體料。在飼料輸送行業應用較為普遍。
5．電容式料位開關：主要基于電容技術，將無線電頻率施加在探頭上，對周圍的環境進行連續分析，由于所有介質的介電常數和導電性均不同于空氣，當探頭接觸到介質時所引起的微小電容量的變化被電路檢測并轉換成開關信號輸出。電容式料位開關可依據不同粉料的介電常數值，微調電位器開關來檢測不同的物料，其主要用于干燥性物料的測量。
6．雷達物位計、重錘式料位計等：與上述料位開關不同，雷達物位計和重錘式料位計均為連續量輸出，可以對物料進行連續檢測，常用在大型的原料倉、分料倉和成品倉等。

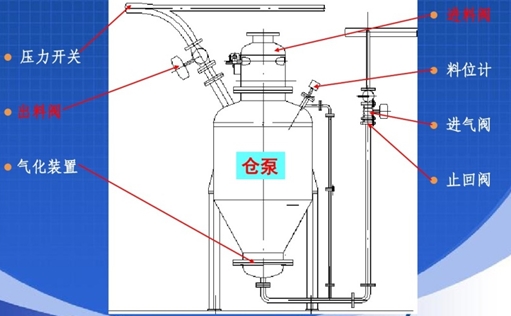

料位開關在氣力輸灰的倉泵系統中的具體應用
上述幾種常見料位開關、料位計在粉粒體氣力輸送中的供料系統、料倉系統應用較為普遍。這類系統對于物料的監測屬于在某一范圍值內物位的控制，是較為粗放的存儲量的控制，主要起著防溢罐、避免干運行等作用，最根本的要求是保證料位到達固定安裝點位置后能準確的輸出報警信號。
