音叉液位開關的主要結構和產品尺寸
2020-11-16
音叉液位開關所具有的抗干擾能力強、測量精度高和安裝接線簡單等特點，使其廣泛用于石油化工、冶金、食品、建材、環保等行業，用來實現對液位的上下限報警和控制。為使大家對音叉液位開關有更多的了解和認識，本文就以計為Ring-11音叉液位開關為例，來談談音叉液位開關的結構和尺寸。
一、音叉液位開關的主要結構
①外殼蓋。由壓制鋁合金制成的外殼蓋，其厚度和螺紋完全符合防爆要求中的隔爆要求。
②外殼。音叉液位開關的外殼與外殼蓋一樣，其材質也是由壓制鋁合金制成，主要用來保護裝在外殼里面的電路模塊。同樣地，外殼的厚度和螺紋也完全滿足防爆要求中的隔爆要求。
③過程連接。音叉液位開關使用的過程連接主要有螺紋和法蘭兩種，具體采用何種過程連接，用戶可根據具體的工況來定。
④振動叉體。振動叉體使用的材質是316L，能夠在用于大部分液體介質的測量。但在測量腐蝕性較強的液體時，則應選擇帶有涂層的振動叉體。
二、音叉液位開關的產品尺寸
音叉液位開關在不同應用場合下應用，其規格尺寸差異很大。
目前，根據應用工況的不同，音叉液位開關通常采用法蘭和螺紋連接兩種連接連接方式。下面主要圍繞這兩種連接方式進行介紹。
一、螺紋連接音叉液位開關的常見規格尺寸
2．4種音叉液位開關，雖然均使用螺紋連接，但我們可以發現它們長短各異，尤其是在高溫音叉液位開關的表頭和過程連接之間加入了延長管，使得其尺寸明顯偏長，以使儀表使用溫度大于150℃小于250℃的高溫環境。此外，加長型的音叉液位開關的插入長度較長，插入長度在6000mm內可為用戶定制，一般用于頂裝和大管道液位開關。
二、法蘭連接音叉液位開關的常見規格尺寸
一般來說，采用螺紋過程連接的音叉液位開關，在安裝時較為方便，直接旋入螺紋固定即可，價格也比采用法蘭過程連接產品便宜，較多用于側裝和小管道場合。
而法蘭連接的常見規格為DN25PN10、DN25PN16、DN50PN16、DN50PN25、DN25PN40、DN50PN40等，其它可以根據用戶需求定制，法蘭連接一般應用于壓力較大，不便于開孔攻牙的應用場合，法蘭規格的選擇及法蘭連接面的要求，要和罐體安裝法蘭配對。
一、音叉液位開關的主要結構

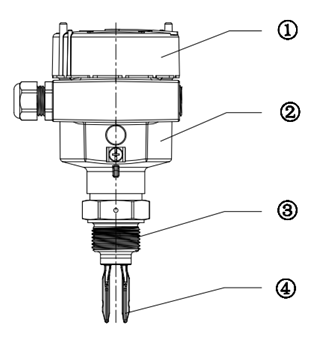

圖1計為Ring-11音叉液位開關結構圖
①殼蓋②帶電子部件的外殼③過程連接④振動叉體
上圖為計為Ring-11音叉液位開關的結構圖，在這款標準型的音叉液位開關中，主要有外殼、外殼蓋、過程連接和振動叉體幾個部分組成：①外殼蓋。由壓制鋁合金制成的外殼蓋，其厚度和螺紋完全符合防爆要求中的隔爆要求。
②外殼。音叉液位開關的外殼與外殼蓋一樣，其材質也是由壓制鋁合金制成，主要用來保護裝在外殼里面的電路模塊。同樣地，外殼的厚度和螺紋也完全滿足防爆要求中的隔爆要求。
③過程連接。音叉液位開關使用的過程連接主要有螺紋和法蘭兩種，具體采用何種過程連接，用戶可根據具體的工況來定。
④振動叉體。振動叉體使用的材質是316L，能夠在用于大部分液體介質的測量。但在測量腐蝕性較強的液體時，則應選擇帶有涂層的振動叉體。
二、音叉液位開關的產品尺寸
音叉液位開關在不同應用場合下應用，其規格尺寸差異很大。
目前，根據應用工況的不同，音叉液位開關通常采用法蘭和螺紋連接兩種連接連接方式。下面主要圍繞這兩種連接方式進行介紹。
一、螺紋連接音叉液位開關的常見規格尺寸

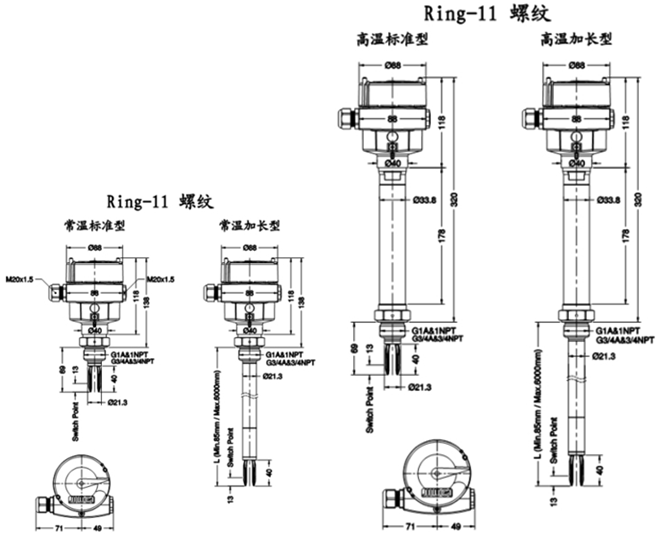

圖2、Ring-11螺紋連接音叉液位開關規格尺寸圖
1．圖1中，4種音叉液位開關的過程連接均為螺紋連接。這些螺紋的規格最小為G3/4"A或者3/4"NPT，常用的過程連接螺紋規格還有：G1"A或者1"NPT，G1-1/4A或者1-1/4NPT等，在壓力和溫度相對較低（小于150°C），罐體便于開孔攻牙的金屬儲罐中比較常用。多用于側裝和小管道的測量。2．4種音叉液位開關，雖然均使用螺紋連接，但我們可以發現它們長短各異，尤其是在高溫音叉液位開關的表頭和過程連接之間加入了延長管，使得其尺寸明顯偏長，以使儀表使用溫度大于150℃小于250℃的高溫環境。此外，加長型的音叉液位開關的插入長度較長，插入長度在6000mm內可為用戶定制，一般用于頂裝和大管道液位開關。
二、法蘭連接音叉液位開關的常見規格尺寸
圖3、Ring-11法蘭連接音叉液位開關規格尺寸圖
圖3中的四款產品和圖2中的四款產品一一對應，區別在于使用了不同的過程連接：圖2均是螺紋連接，圖3均為法蘭連接。一般來說，采用螺紋過程連接的音叉液位開關，在安裝時較為方便，直接旋入螺紋固定即可，價格也比采用法蘭過程連接產品便宜，較多用于側裝和小管道場合。
而法蘭連接的常見規格為DN25PN10、DN25PN16、DN50PN16、DN50PN25、DN25PN40、DN50PN40等，其它可以根據用戶需求定制，法蘭連接一般應用于壓力較大，不便于開孔攻牙的應用場合，法蘭規格的選擇及法蘭連接面的要求，要和罐體安裝法蘭配對。
