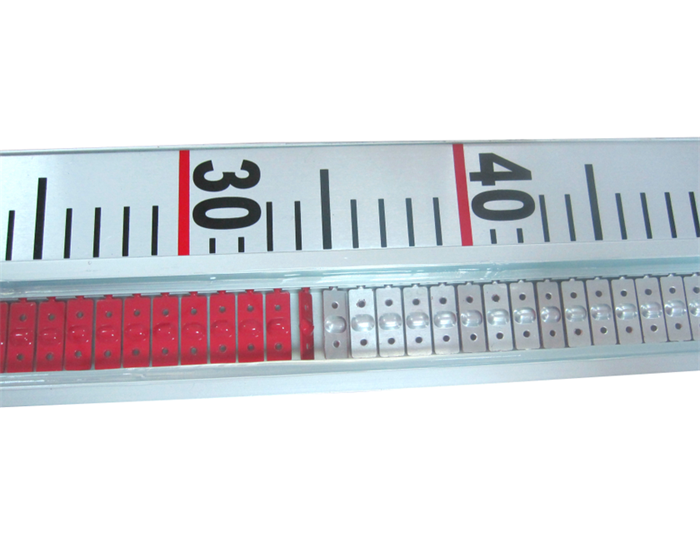

測量筒通過一種連通器結構與容器連通，使得測量筒中的液位與容器內的液位處在同一個高度，測量筒的液位即是容器中的介質液位；通常在測量筒中放置一個內置磁鋼的浮球（浮球通常制成長圓柱形，以方便隨液體介質密度的變化而制成不同長度的浮球），其浮在液面上顯示液位變化；在測量筒的外表面捆綁指示液位的顯示面板，在顯示面板內部的導軌槽內擺放磁性翻片，翻片按磁性N-S規(guī)律相吸連成一體；當液位發(fā)生變化時帶動磁浮子移動，與磁浮子內的磁鋼處在同一高度的外部磁翻片在浮子內磁鋼的強磁性耦合作用下發(fā)生180°翻轉，從而指示容器液位。配上液位變送器和液位開關，可實現(xiàn)遠距離檢測、指示、記錄與控制。
