帶報警磁翻板液位計應如何選擇

2017-09-04

　　磁翻板液位計是一種現場指示儀表，它結構簡單，使用方便，可用于各種槽、罐等容器液位的測量。它是基于連通器結構、浮力原理和磁性耦合作用來實現液位測量。通常情況下，現場的液位測量信息需要進行遠程傳輸或遠程控制，而配報警開關就是磁翻板液位計的一種遠傳方式。
　　液位報警開關一般由干簧管及電路模塊組成，結構緊湊、堅固耐用。按用途它可分為普通液位報警開關（單刀單擲SPST）和帶保持（記憶）型液位報警開關（單刀雙擲SPDT）兩種。那么，在實際應用中，這兩種帶報警磁翻板液位計應該如何選擇呢？
　　一、普通液位報警開關

　　液位開關內裝有動合型（常開）干簧管，當主體管內浮子隨液位升（降）至報警設定點時，浮子內的磁鋼將使干簧管閉合，發出接點信號，而當浮子隨液位升（降）離開報警點后，該點信號自動撤消。根據以上原理，不難知道，用戶在需要常開時，可以選擇普通液位報警開關。
　　二、帶保持（記憶）型液位報警開關

　　液位開關內裝有受磁耦合驅動報警開關，當浮子越過上下限報警點時，帶報警開關動作發出信號，實現液位報警或控制。該報警開關具有一個常開觸點和一個常閉觸點，通過內部磁鐵鎖定干簧管吸合/釋放的狀態，具有液位不恢復報警信號不消除的記憶功能，對生產過程中的安全運行起到了非常重要的作用，可防止液位溢出和干運行或?qū)崿F(xiàn)高低液位報警。根據帶保持（記憶）型液位報警開關的上述原理，當用戶在需要報警信號保持記憶功能時，則可以選擇此種帶保持（記憶）型的液位報警開關。

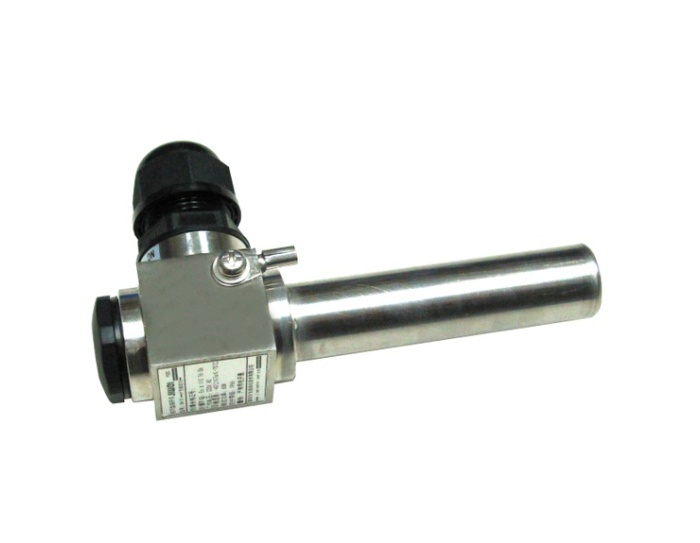

　　計為SW-11磁開關、SW-21輕巧型磁開關（液位報警開關）上述兩種帶報警開關都可以提供，可以根據用戶實際需要量身定制，而且計為SW-11磁開關現已通過國家權威機構的隔爆和本安的雙重防爆認證。它一般以捆綁的形式固定在Flap-11磁翻板液位計測量筒的外側，使其處于磁翻板液位計同一磁場系統中，當磁性浮子隨液位上下移動時，對應液位位置的干簧管受浮子內磁場的作用吸合，通過轉換模塊將變化的信號轉換成無源開關信號輸出。因此可方便地與各類儀表配套使用，從而達到控制及報警的目的，且每個磁翻板液位計可配多個報警開關，被廣泛應用于電力、石油、化工、冶金、環保等行業生產過程中的液位測量及自動化控制。

（深圳計為自動化技術有限公司市場部2017年9月4日發布）
