料位開關工作原理和分類
2018-03-16
料位開關是一種測量?jī)x器，用于測量固體料位，如粉末、固狀顆粒等，通常主要通過法蘭或螺紋定點安裝于料倉（儲罐、槽罐、管道等容器）的頂部、側部，甚至于底部，以測量料位的高低，其具體安裝位置需根據現場工況而定。最為常見的料位開關有射頻導納料位開關、阻旋料位開關和振動式料位開關三種，本文將對上述料位開關工作原理和分類做相應解析。
射頻導納料位開關（RF Admittance Level Switch），也稱為射頻導納物位開關、射頻導納物位計等，射頻導納料位開關屬于電容式儀表，具有防掛料、數據測量十分可靠、準確，適用性更廣的特點，特別適合于測量粉煤灰等具有強黏附性的固體顆粒的測量。
射頻導納料位開關的工作原理其實很簡單，主要是通過探頭感知其與儲罐體間電抗（容抗和阻抗）的變化從而來實現料位測量的。在射頻導納料位開關的內部電子單元中，探頭測量極會與罐體間的電抗共同構成平衡電橋電路，并產生一個穩定的振蕩信號，若探頭接觸到物料，會引起該探頭測量極與罐體間的電抗變化，且破壞電橋電路的平衡狀態，從而停止產生振蕩信號，再由后級電路輸出報警信號。
計為研發的Cape-11射頻導納料位開關采用國際先進技術，從外殼涂層至內部元件全都經過嚴格而專業的檢測和測試，使得探頭即使出現掛料現象也能夠進行正常的物料檢測，完全不影響儀表的正常工作。計為Cape-11射頻導納料位開關自上市以來，深受海內外用戶的好評，解決了廣大用戶長期以來因掛料而不能正常檢測的難題。
振動式料位開關（Vibrating Level Switch）又分為振棒料位開關和音叉料位開關。
其中，振棒料位開關（Vibrating Rod Level Switch）有單管和雙管之分，其區別是單管特別容易掛料，而雙管因采用壓電器件實現振動的驅動與檢測，且內外管相互嵌套而達到一致諧振，可有效地避免掛料問題。但是，國產的雙管振棒料位開關比較少見，至今大多數工廠仍使用進口的雙管振棒料位開關。但進口雙管料位開關在中國的壟斷地位已于2013被深圳計為自動化所打破，計為自主研發生產的Tube-11雙管振棒料位開關，填補了中國儀表在該技術領域的空白。Tube-11最低測量密度可達0.02g/cm3，在性能指標、產品質量上完全媲美進口品牌，而在價格和服務方面更是完勝對方，使國內用戶徹底擺脫了國外產品在價格上進行的盤剝，得以使用上高品質高性價比的物位測量?jī)x表。
射頻導納料位開關（RF Admittance Level Switch），也稱為射頻導納物位開關、射頻導納物位計等，射頻導納料位開關屬于電容式儀表，具有防掛料、數據測量十分可靠、準確，適用性更廣的特點，特別適合于測量粉煤灰等具有強黏附性的固體顆粒的測量。
射頻導納料位開關的工作原理其實很簡單，主要是通過探頭感知其與儲罐體間電抗（容抗和阻抗）的變化從而來實現料位測量的。在射頻導納料位開關的內部電子單元中，探頭測量極會與罐體間的電抗共同構成平衡電橋電路，并產生一個穩定的振蕩信號，若探頭接觸到物料，會引起該探頭測量極與罐體間的電抗變化，且破壞電橋電路的平衡狀態，從而停止產生振蕩信號，再由后級電路輸出報警信號。
計為研發的Cape-11射頻導納料位開關采用國際先進技術，從外殼涂層至內部元件全都經過嚴格而專業的檢測和測試，使得探頭即使出現掛料現象也能夠進行正常的物料檢測，完全不影響儀表的正常工作。計為Cape-11射頻導納料位開關自上市以來，深受海內外用戶的好評，解決了廣大用戶長期以來因掛料而不能正常檢測的難題。

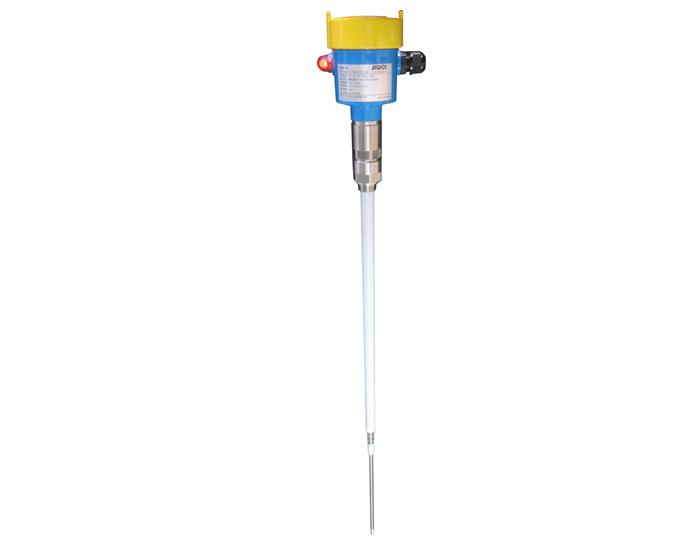

計為射頻導納料位開關
阻旋料位開關（Rotary Paddle Switch）通常用來對敞開式容器中的料位進行監測，其以結構簡單、維護方便、價格優廉等特點在物位開關領域中有著無可替代的地位。阻旋料位開關的工作原理也不難理解，它利用微型馬達做為基本的驅動裝置，使得傳動軸與離合器互相連接。若葉片未接觸物料，馬達便正常運轉，直至葉片接觸物料，馬達才會因電源被切斷而停止轉動，并由檢測裝置輸出報警信號。阻旋料位開關的通用性能強，且性價比高，這也是為什么其被廣泛應用于各工廠料倉的最大原因。振動式料位開關（Vibrating Level Switch）又分為振棒料位開關和音叉料位開關。
其中，振棒料位開關（Vibrating Rod Level Switch）有單管和雙管之分，其區別是單管特別容易掛料，而雙管因采用壓電器件實現振動的驅動與檢測，且內外管相互嵌套而達到一致諧振，可有效地避免掛料問題。但是，國產的雙管振棒料位開關比較少見，至今大多數工廠仍使用進口的雙管振棒料位開關。但進口雙管料位開關在中國的壟斷地位已于2013被深圳計為自動化所打破，計為自主研發生產的Tube-11雙管振棒料位開關，填補了中國儀表在該技術領域的空白。Tube-11最低測量密度可達0.02g/cm3，在性能指標、產品質量上完全媲美進口品牌，而在價格和服務方面更是完勝對方，使國內用戶徹底擺脫了國外產品在價格上進行的盤剝，得以使用上高品質高性價比的物位測量?jī)x表。

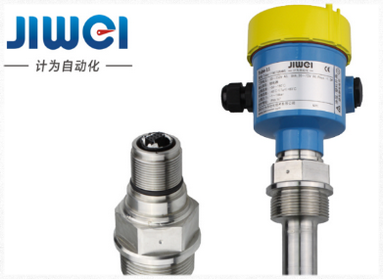

計為振棒料位開關
音叉料位開關（Tuning Fork Level Switch）的探頭基于音叉式設計，其工作原理也是采用壓電器件實現叉體的振動驅動與檢測，非常適用于粉末以及細小顆粒介質的物料測量。計為Fork-11音叉料位開關具有豐富的錯誤自我診斷功能，可以準確排查故障信息，安裝簡單、便于維護，在泡沫成型機、吸塑機料倉、原料倉、料斗內能夠出色完成精準的料位測量任務，具有極強的適應性和極高的可靠性。
（深圳計為自動化技術有限公司市場部2018年3月16日發布）
