阻旋式料位開關接線圖

2018-06-24

　　Spin-11系列阻旋式料位開關被廣泛應用于現代工業生產過程中，對料倉內粉狀及顆粒狀物料進行料位上、下限監測和控制。為了適應各種物料不同比重的需要，計為阻旋料位開關設計有調節檢測靈敏度的最弱、弱、強、最強4檔裝置（如下圖所示）。那么，阻旋式料位開關應如何接線才能更好地工作呢？

　　下面結合阻旋式料位開關接線圖為大家介紹下阻旋式料位開關接線方法和注意事項如下：

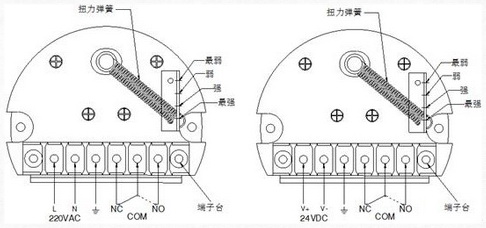

阻旋式料位開關接線圖

　　1.當馬達運轉，葉片上沒有阻力時，表示（COM、NC）線路接通。當馬達連線路被切斷且葉片上有阻力時表示（COM、NO）是斷路，（COM、NC）是通路。
　　2.當葉片上阻力消失，馬達重新轉動時，表示（COM、NC）線路接通，又重新開始動作。
　　3.接線入線口必須朝下，電纜固定螺母必須鎖緊。
　　4.現場安裝、維護必須遵守“斷電源后開蓋”的警告語。
　　5.阻旋式料位開關的電纜一般采用橫截面為圓形的通用電纜，電纜橫截面直徑為5～9mm，否則無法確保電纜入口的密封效果。
　　由于阻旋式料位開關的體積小、重量輕、性價比高、結構簡單、安裝使用維護方便、工作安全可靠，具有優異的耐腐蝕、耐高溫和防塵性能，是一種理想的料位檢測控制儀表。
　　此外阻旋式料位開關還采用了過載保護裝置，有效地避免了由于使用不當或非正常外力對電動機及減速器所造成的損壞。正是上述特點使得阻旋式料位開關產品廣泛適用于冶金、礦山、化工、飲料、水泥、塑膠、化纖行業的粉料、顆粒等固體物料的高低限位控制。

（深圳計為自動化技術有限公司市場部2018年6月24日發布）
