計為音叉液位開關接線圖
2018-09-10
計為研發生產的音叉液位開關分為Ring-11音叉液位開關和Ring-21緊湊型音叉液位開關。由于二者在結構方面存在差異，導致其接線方式也大不相同。為了幫助用戶正確地接線，我們將結合計為音叉液位開關接線圖對計為音叉液位開關的接線進行介紹。
一、Ring-11音叉液位開關接線圖
二 、Ring-21緊湊型音叉液位開關接線圖
此款產品配備了兩種接口，一種是航空插頭，另外一種是赫斯曼接頭，其中赫斯曼接頭比較通用，線纜的長度可以根據現場實際需要而定。對于不同的輸出方式如繼電器輸出、PNP輸出，接線時需嚴格按照上圖對應的輸出方式和接口進行接線。
一、Ring-11音叉液位開關接線圖

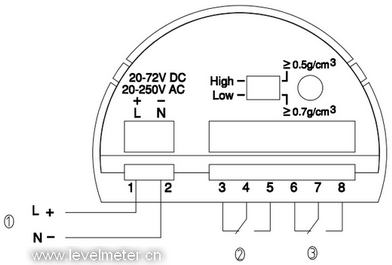

圖一：繼電器輸出方式

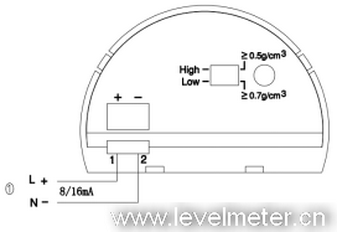

圖二：二線制輸出方式
①：電源輸入端 ?、伲弘娫摧斎攵?nbsp; 8/16mA信號輸出端
?、冖郏豪^電器信號輸出端，DPDT
Ring-11音叉液位開關采用寬電源設計，交直流通用自適應，因此無需根據不同的供電電壓范圍去選擇不同的電源線接線端口，即插即用。當采用如圖一所示繼電器輸出方式時，在產品上我們設計了兩組常開常閉觸點，用戶可以根據需求自行選用常開或是常閉觸點進行接線。當采用二線制輸出方式，如圖二所示引出的1、2兩根線既是電源線也是信號線，按圖接線即可。二 、Ring-21緊湊型音叉液位開關接線圖

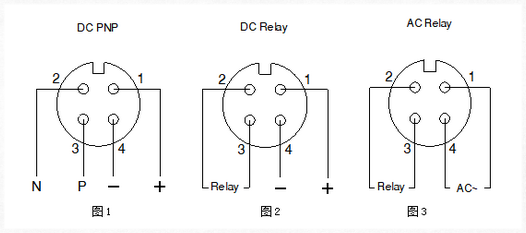

圖一：航空插頭接線圖

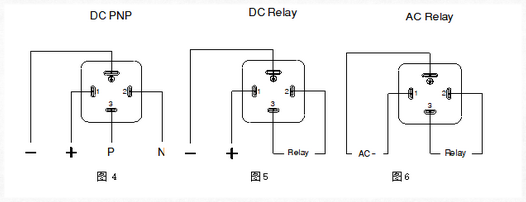

圖二：赫斯曼接頭接線圖
Ring-21緊湊型音叉液位開關與Ring-11音叉液位開關在電源設計上最大的區別在于交直流不通用，因此當選用直流供電型號時，不可采用220V交流電供電，以免電路板被燒壞。若選用交流供電型號，當供直流電時，儀表不受損壞，但無法工作，所以這一點在接電源線時需要注意。此款產品配備了兩種接口，一種是航空插頭，另外一種是赫斯曼接頭，其中赫斯曼接頭比較通用，線纜的長度可以根據現場實際需要而定。對于不同的輸出方式如繼電器輸出、PNP輸出，接線時需嚴格按照上圖對應的輸出方式和接口進行接線。
（深圳計為自動化技術有限公司市場部2018年9月10日發布）
