緊湊型音叉液位開關的參數規格介紹
2018-09-19

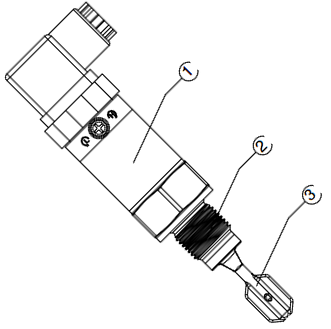

在介紹之前，我們結合圖示先了解下Ring-21音叉液位開關整體結構。
一、緊湊型音叉液位開關的技術參數
在技術參數方面，Ring-21緊湊型音叉液位開關與Ring-11音叉液位開關總體相差不是太大，最大的區別是外觀小巧的Ring-21緊湊型音叉液位開關不具備防爆功能，因此其價位較低，經濟實用。緊湊型音叉液位開關的技術參數如下表所示：
緊湊型音叉液位開關的技術參數表
|
適用液體 |
密度 |
大于0.7g/cm3 |
|
粘度 |
1～10000mPa.s① |
|
|
流速 |
最大6m/s |
|
|
探頭參數 |
振動頻率 |
接近1100Hz |
|
叉體長度 |
38mm |
|
|
精度 |
測量偏差 |
±1mm |
|
延滯性 |
3.0±0.5mm |
|
|
重復性 |
0.1mm |
|
|
開關延遲 |
接觸物料 |
0.5S |
|
沒有物料 |
1S |
|
|
電源 |
繼電器輸出型 |
85～253V AC |
|
10～35V DC |
||
|
晶體管PNP型 |
10～35V DC |
|
|
功率消耗 |
AC<3.8mA/DC,<825mW |
|
|
工作環境 |
過程壓力 |
-1～40bar |
|
過程溫度 |
-50～150℃ |
|
|
環境溫度 |
-40～70℃ |
|
|
儲存和運輸溫度 |
-40～80℃ |
|
|
過壓保護 |
繼電器輸出型 |
類別III，級別I |
|
晶體管PNP型 |
類別III，級別II |
|
|
安全認證 |
防護等級 |
閥門連接頭：IP65 |
|
M12*1：IP66/IP67 |
||
|
材質 |
連接頭 |
塑料PC |
|
圓形殼體 |
316L |
|
|
過程連接 |
316L |
|
|
過程密封 |
克林格C-4400墊片 |
二、緊湊型音叉液位開關的規格

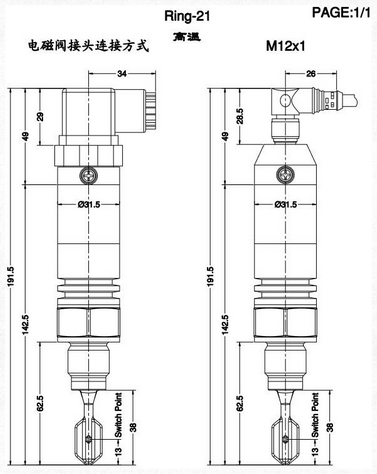

為適應不同工況的測量需要，Ring-21緊湊型音叉液位開關現有常溫型和高溫型兩種，分別應用于常溫場合和高溫場合。在高溫場合下，其最高耐熱溫度高達150℃。一般來講，高溫緊湊型音叉液位開關的總體長度要長于常溫緊湊型音叉液位開關的長度。常溫型和高溫型Ring-21緊湊型音叉液位開關的具體規格如下圖所示：
此外，Ring-21緊湊型音叉液位開關不僅可以測量普通液體，還不受泡沫、氣泡、粘稠液體以及有振動干擾的環境影響，最低可測量介質密度為0.7g/cm3，是工業場合中管道測量的絕佳選擇。
（深圳計為自動化技術有限公司市場部2018年9月19日發布）
