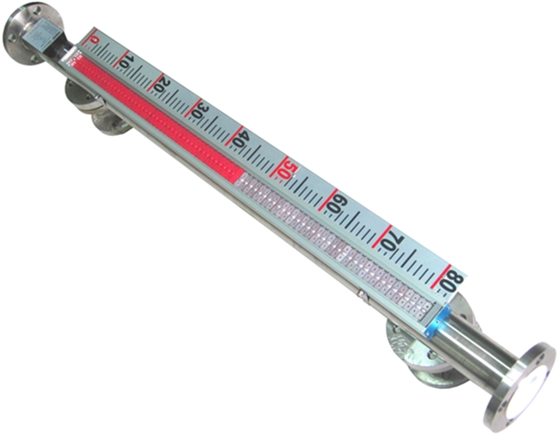

一般地，磁翻板液位計與磁翻柱液位計實際上指的是同一種產品，主要區別在于兩者的指示面板內的翻轉單元的形狀不同。翻轉單元呈長方形的方塊形狀，類似平板式，內部安放有磁鋼，其磁極在兩端，翻轉后定位更準確一些，由于其形狀似平板，故習慣上稱這類液位計為磁翻板液位計，這種翻板的材質通常有鋁合金和塑料兩種；如翻轉單元呈圓柱形，內部同樣安放有磁鋼，其磁極為正反半圓，由于其形狀是圓柱形，故習慣上稱這類液位計為磁翻柱液位計，這種翻柱的材質一般以塑料的較多，也有廠家的高溫陶瓷型也做成圓柱形。磁翻板液位計和磁翻柱液位計的工作原理相同，即當被測容器中的液位升高或降低時，液位計本體管中的磁性浮子在浮力的作用下隨之升降，浮子內的永久磁鋼通過磁耦合作用傳遞到磁性指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時 翻柱由紅色轉變?yōu)榘咨欧逡何挥?jì)指示器的紅白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。一般情況下，顯示器的翻板或翻柱是紅、白兩色。磁翻板（柱）液位計一般安裝在容器的側面或頂部。

　　磁浮球液位計，也叫插入式液位計，一般安裝在容器的頂部，表頭帶有現場液位數字顯示，工作原理類似于干簧管液位變送器。此浮子通常是中空的，中間穿過一根導桿，當浮子隨著液位變化而沿著導桿上下移動時，浮子中的磁鋼所在的位置將改變導桿內干簧管中磁開關的閉合狀態，只有在磁鋼作用范圍內的干簧管閉合，其它都處于開路狀態，從而改變回路的電阻值。浮子的位置相當于電位器的滑動點，隨著浮子的位置變化，引起電阻值變化，輸出電壓隨之變化，通過電流/電壓轉換，轉化為4～20mA/電流信號輸出，從而實現電信號的遠程傳輸與控制，并可驅動現場表頭LED液位顯示。其分辨率通常有±5mm和±10mm兩種，使用干簧管的數量越多，精度越高。該磁浮球液位計具有結構簡單、使用方便、性能穩定、使用壽命長、便于安裝維護等優點，廣泛應用于石油加工、食品加工、化工、水處理、制藥、電力、造紙、冶金、船舶和鍋爐等領域中的液位測量、控制與監測。

（深圳計為自動化技術有限公司市場部2018年10月19日）
