磁翻板液位計原理與組成結構簡介（附圖）
2018-10-30
磁翻板液位計在水、鹽酸、硫酸、硝酸、酸堿液、工業廢水、藥液等液位的測量方面應用非常廣泛，對此，大家并不陌生，但說到其工作原理和產品構造，很多人卻不甚了了。為了幫助儀表用戶對磁翻板液位計有更為深入的了解，本文擬結合結構圖對磁翻板液位計的原理與組成結構簡介如下。
一、磁翻板液位的工作原理
磁翻板液位計是基于連通器和磁性耦合原理實現液位實時測量的。當被測容器中的液位升降時，浮筒內的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁性耦合驅動浮筒外部的磁性翻片翻轉180°，翻片兩面分別涂有不同的顏色（通常為紅色和白色），以指示液位的位置。一般地，當容器內液位上升時，翻片由白色轉變為紅色，當容器內液位下降時，翻片由紅色轉變為白色，指示器的紅白交界處即為容器內液位的實際高度，從而實現液位的準確測量。
二、磁翻板液位計的組成結構

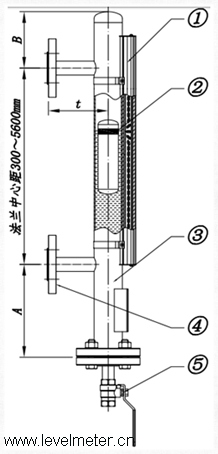

為更好地理解磁翻板液位計的各組成部分，下面以計為磁翻板液位計的結構圖為例介紹如下：
從上面的磁翻板液位計結構圖中，可以看到磁翻板液位計主要由①指示器、②磁浮子、③浮筒、④連接法蘭、⑤排污閥等部分組成。
①所示為指示器，也稱做顯示面板，一般與浮筒捆綁在一起，主要有就地顯示，方便遠距離觀察液位的實際情況的作用。
②所示為磁浮子，磁浮子根據不同的液體密度有不同的選擇，同時根據不同的液體酸堿性有不同的材質選擇。主要位于浮筒里面，與被測液體直接接觸，當被測容器中的液位升降時，磁浮子也隨之升降，從而指示當前的液位。
③所示為浮筒，浮筒的材質根據不同的液體性質有不同的選擇，例如不銹鋼304、316L、內襯、PVC等等，其通過過程連接與被測容器連接在一起，從而形成連通器，實現液位的測量，
④所示為連接法蘭，過程連接法蘭是浮筒與被測容器之間的連接小管上的緊固件，根據不同的液體性質，不同的工況，有不同的壓力和直徑選擇。兩個連接法蘭之間的距離為磁翻板液位計的測量量程。
⑤所示為排污閥，排污閥是浮筒下面的配件，其主要作用是方便對磁翻板液位計進行清洗或調試。
一、磁翻板液位的工作原理
磁翻板液位計是基于連通器和磁性耦合原理實現液位實時測量的。當被測容器中的液位升降時，浮筒內的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁性耦合驅動浮筒外部的磁性翻片翻轉180°，翻片兩面分別涂有不同的顏色（通常為紅色和白色），以指示液位的位置。一般地，當容器內液位上升時，翻片由白色轉變為紅色，當容器內液位下降時，翻片由紅色轉變為白色，指示器的紅白交界處即為容器內液位的實際高度，從而實現液位的準確測量。
二、磁翻板液位計的組成結構
為更好地理解磁翻板液位計的各組成部分，下面以計為磁翻板液位計的結構圖為例介紹如下：
①所示為指示器，也稱做顯示面板，一般與浮筒捆綁在一起，主要有就地顯示，方便遠距離觀察液位的實際情況的作用。
②所示為磁浮子，磁浮子根據不同的液體密度有不同的選擇，同時根據不同的液體酸堿性有不同的材質選擇。主要位于浮筒里面，與被測液體直接接觸，當被測容器中的液位升降時，磁浮子也隨之升降，從而指示當前的液位。
③所示為浮筒，浮筒的材質根據不同的液體性質有不同的選擇，例如不銹鋼304、316L、內襯、PVC等等，其通過過程連接與被測容器連接在一起，從而形成連通器，實現液位的測量，
④所示為連接法蘭，過程連接法蘭是浮筒與被測容器之間的連接小管上的緊固件，根據不同的液體性質，不同的工況，有不同的壓力和直徑選擇。兩個連接法蘭之間的距離為磁翻板液位計的測量量程。
⑤所示為排污閥，排污閥是浮筒下面的配件，其主要作用是方便對磁翻板液位計進行清洗或調試。
（深圳計為自動化技術有限公司市場部2018年10月30日發布）
