磁翻板液位計的組成和結構
2018-11-08
在液位測量?jī)x表的大家庭中，磁翻板液位計是液位測量中較為常見的儀表之一。它結構簡單，安裝方便，顯示直觀、維護容易，在石油、化工領域中得到廣泛的應用。那么，磁翻板液位計的組成和結構是怎樣的呢？
1．主體管內是用來容納浮球的腔體，它通過法蘭或其他接口與被測量的容器形成連通器結構，容器內的液體介質就通過此連通器流到主體管內，這樣主體管內的液面與被測容器內的液面高度相同；
2．浮子感應元件是事先被放進主測量管內的，它是隨著容器內的液位上升或下降而跟隨上升或下降，浮子內正好固定有一組磁性單元，它在浮子內的高度正好與對應液體液面高度一致；
3．磁性面板指示器通常捆綁在主體管外表面；

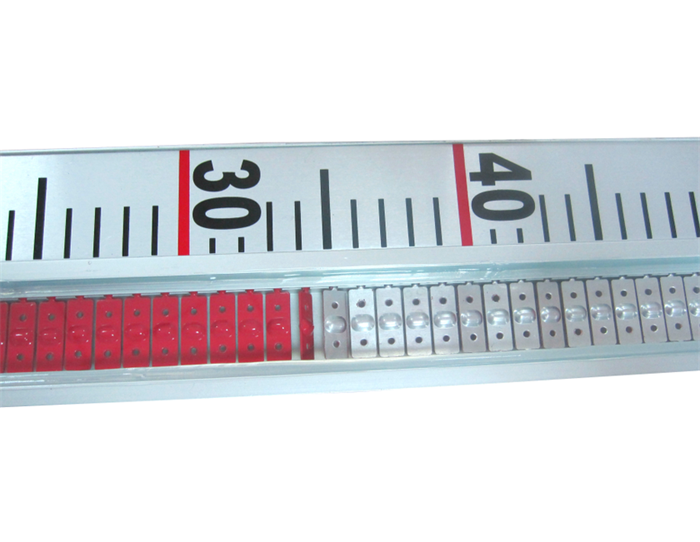

4．在主體管內的磁性浮子的永久磁鋼的磁耦合作用下，磁性面板指示器內的翻片發生翻轉，翻片兩面分別涂有不同顏色（通常為紅色和白色），一般地，當容器內液位上升時，翻片由白色轉變?yōu)榧t色，當容器內液位下降時，翻片由紅色轉變?yōu)榘咨?，指示器的紅白交界處為容器內液位的實際高度，這時我們就可以看到容器內的液位了；
5．過程連接法蘭部件是用來與被測容器安裝對接的，因此，用戶在購買磁翻板液位計時，一定要弄清楚被測容器的連接法蘭的規格和型號，否則磁翻板液位計將無法安裝；
6．排污放空組件主要是在進行維修保養時用來排放主體管內的液體或放空管上端內的空氣，在進行清洗時用來排放污水用的，在正常的工作使用中一般處于關閉狀態。
作為磁翻板液位計的使用者，只有對它的工作原理和結構有清楚的了解，定期做好維修保養工作，才能保證磁翻板液位計更好地測量，并延長磁翻板液位計的使用壽命。
1．主體管內是用來容納浮球的腔體，它通過法蘭或其他接口與被測量的容器形成連通器結構，容器內的液體介質就通過此連通器流到主體管內，這樣主體管內的液面與被測容器內的液面高度相同；
2．浮子感應元件是事先被放進主測量管內的，它是隨著容器內的液位上升或下降而跟隨上升或下降，浮子內正好固定有一組磁性單元，它在浮子內的高度正好與對應液體液面高度一致；
3．磁性面板指示器通常捆綁在主體管外表面；
4．在主體管內的磁性浮子的永久磁鋼的磁耦合作用下，磁性面板指示器內的翻片發生翻轉，翻片兩面分別涂有不同顏色（通常為紅色和白色），一般地，當容器內液位上升時，翻片由白色轉變?yōu)榧t色，當容器內液位下降時，翻片由紅色轉變?yōu)榘咨?，指示器的紅白交界處為容器內液位的實際高度，這時我們就可以看到容器內的液位了；
5．過程連接法蘭部件是用來與被測容器安裝對接的，因此，用戶在購買磁翻板液位計時，一定要弄清楚被測容器的連接法蘭的規格和型號，否則磁翻板液位計將無法安裝；
6．排污放空組件主要是在進行維修保養時用來排放主體管內的液體或放空管上端內的空氣，在進行清洗時用來排放污水用的，在正常的工作使用中一般處于關閉狀態。
作為磁翻板液位計的使用者，只有對它的工作原理和結構有清楚的了解，定期做好維修保養工作，才能保證磁翻板液位計更好地測量，并延長磁翻板液位計的使用壽命。
（深圳計為自動化技術有限公司市場部2018年11月8日發布）
