NAMUR本安型音叉液位開關在煤制乙二醇液位測量中的應用
乙二醇是重要的化工原料和戰略物資，可用于制造聚酯（可進一步生產滌綸、飲料瓶、薄膜）、炸藥、乙二醛，并可作防凍劑、增塑劑、水力流體和溶劑等。乙二醇多由石油生產，“煤制乙二醇”即以煤代替石油乙烯生產乙二醇。
在使用該工藝生產乙二醇的煤粉加壓輸送裝置中，江蘇連云港一清潔能源公司一直選用NAMUR本安防爆型音叉液位開關作為測量液位的儀表。之所以如此，是與該工況對儀表的要求較高和NAMUR本安防爆型音叉液位開關本身所具有的一系列與之相匹配的優點分不開的。
一、煤制乙二醇生產中的3點危險因素
煤制乙二醇的生產工藝較為復雜，常見的危險因素有以下三種：
1．高溫
在煤制乙二醇生產裝置中，合成反應器在120~145℃下進行反應生成草酸二甲酯，加氫反應器在170~210℃下進行反應生成乙二醇，高壓蒸汽溫度為500℃，整個反應區的換熱器、精餾塔使用的蒸汽溫度都在100℃以上。較高的溫度，需要儀表能夠耐受100℃以上的高溫。
2．有毒
煤制乙二醇生產裝置中的甲醇、亞硝酸鈉、草酸二甲酯和產生的乙二醇均屬有毒有害物質，對眼睛、皮膚、黏膜具有強烈的刺激作用，一旦發生泄漏就會產生中毒窒息的危險。
3．易燃易爆
乙二醇生產裝置復雜，工藝介質均為易燃易爆危化品，這對于儀表的電源輸出和防爆功能提出了較高的要求。
二、NAMUR本安防爆型的音叉液位開關的優點
正是由于煤制乙二醇的工況較為復雜危險，所以對其生產中的每一道工序都不能有半點馬虎，否則將造成極其嚴重的后果。現場工況要求液位開關的技術參數必須符合本安防爆、電源與信號輸出是NAMUR輸出。
本安防爆具有防止爆炸性危險的發生的功能，這里就不解釋。對于為什么使用NAMUR輸出，很對人并不理解。
事實上，“NAMUR”是德國測量與控制標準委員會制定的一項標準，它的工作原理是提供一個8v左右的直流電壓，根據金屬物接近傳感器的距離，會產生一個1.2mA到2.1mA電流信號，標定的開關電流典型值為1.55mA，當電流由低到高或等于1.75mA會產生一個輸出信號變化，當電流由高到低或低于1.55mA時，會產生一個輸出信號變化。
NAMUR輸出來源于二線制，都是應用于本質安全防爆區域的，其與8-16mA的二線制的區別是其電流、電壓更小，所用的安全柵的功率要求更低，安全性更高，也更適合在具有爆炸性危險的場合使用。
三、計為NAMUR本安防爆型音叉液位開關的特點
由于用戶之前一直使用國外進口產品，但其高昂的價格無疑增加了用戶的開支。所以一直以來，用戶都想購買能夠替代進口的更為便宜的國產品牌。在得知計為Ring-11音叉液位開關的各項技術參數毫不遜色進口產品后，并通過計為銷售工程師了解到計為音叉液位開關所具有的以下特點和優點后，用戶決定采購6臺試用。
1．通過CE和隔爆、本安防爆認證。
2．擁有繼電器、二線制、NAMUR、晶體管4種信號輸出方式，電子模塊化處理，與外界空氣隔離，更安全耐用。
3．密封性好，防護等級高達IP66/IP67。
4．叉體經過精密調諧，可測介質密度低至0.5g/cm3。
5．基于檢測頻率變化的設計，具有較高的可靠性和較強的抗干擾能力，免受泡沫、氣泡、粘稠、振動以及液體特性的影響。
6．探頭主材質316L，可襯防腐涂層PFA、ECTFE、Enamel等。
7．配置高壓防護氣密絕緣套管，特別適合高壓、腐蝕性危險液體的測量。
8．耐高溫設計，過程溫度可達250℃，行業領先，完全滿足用戶較高溫度工況的測量要求。
正是計為NAMUR本安防爆型音叉液位開關所具有的媲美進口產品的質量和高性價比，使得其在與國內外同類產品的對比中脫穎而出。在試用后，用戶頗為滿意，遂將國外品牌的音叉液位開關陸續替換為計為品牌。目前儀表安裝已近一年時間，全部運行良好，從未出現誤報警現象。在對用戶回訪中，用戶反饋說用國產的價格買到了進口品質，非常好用省心。其新建二期項目也決定全部使用計為Ring-11音叉液位開關用于液位測量。

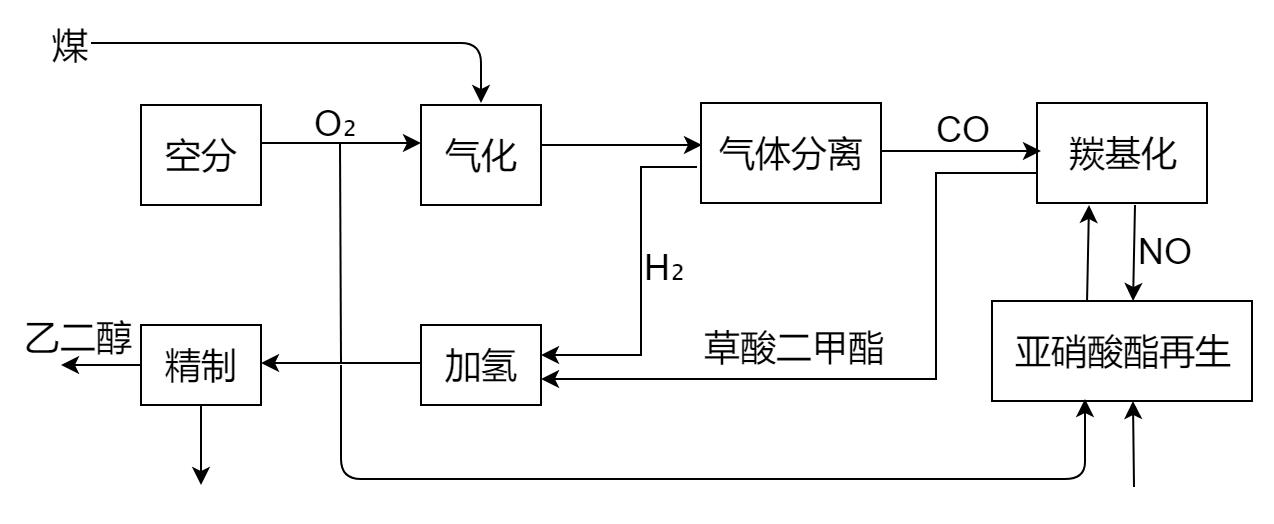

煤制乙二醇技術工藝圖
目前國內以煤為原料制備乙二醇，主要有直接法、烯烴法和草酸酯法三條工藝路線。其中的草酸酯法是以煤為原料，通過氣化、變換、凈化及分離提純后分別得到CO和H2，其中CO通過催化偶聯合成及精制生產草酸酯，再經與H2進行加氫反應并通過精制后獲得聚酯級乙二醇的過程。由于該工藝流程短，成本低，是目前國內使用最多的工藝，通常所說的“煤制乙二醇”也多特指該工藝。在使用該工藝生產乙二醇的煤粉加壓輸送裝置中，江蘇連云港一清潔能源公司一直選用NAMUR本安防爆型音叉液位開關作為測量液位的儀表。之所以如此，是與該工況對儀表的要求較高和NAMUR本安防爆型音叉液位開關本身所具有的一系列與之相匹配的優點分不開的。
一、煤制乙二醇生產中的3點危險因素
煤制乙二醇的生產工藝較為復雜，常見的危險因素有以下三種：
1．高溫
在煤制乙二醇生產裝置中，合成反應器在120~145℃下進行反應生成草酸二甲酯，加氫反應器在170~210℃下進行反應生成乙二醇，高壓蒸汽溫度為500℃，整個反應區的換熱器、精餾塔使用的蒸汽溫度都在100℃以上。較高的溫度，需要儀表能夠耐受100℃以上的高溫。
2．有毒
煤制乙二醇生產裝置中的甲醇、亞硝酸鈉、草酸二甲酯和產生的乙二醇均屬有毒有害物質，對眼睛、皮膚、黏膜具有強烈的刺激作用，一旦發生泄漏就會產生中毒窒息的危險。
3．易燃易爆
乙二醇生產裝置復雜，工藝介質均為易燃易爆危化品，這對于儀表的電源輸出和防爆功能提出了較高的要求。
二、NAMUR本安防爆型的音叉液位開關的優點
正是由于煤制乙二醇的工況較為復雜危險，所以對其生產中的每一道工序都不能有半點馬虎，否則將造成極其嚴重的后果。現場工況要求液位開關的技術參數必須符合本安防爆、電源與信號輸出是NAMUR輸出。
本安防爆具有防止爆炸性危險的發生的功能，這里就不解釋。對于為什么使用NAMUR輸出，很對人并不理解。
事實上，“NAMUR”是德國測量與控制標準委員會制定的一項標準，它的工作原理是提供一個8v左右的直流電壓，根據金屬物接近傳感器的距離，會產生一個1.2mA到2.1mA電流信號，標定的開關電流典型值為1.55mA，當電流由低到高或等于1.75mA會產生一個輸出信號變化，當電流由高到低或低于1.55mA時，會產生一個輸出信號變化。
NAMUR輸出來源于二線制，都是應用于本質安全防爆區域的，其與8-16mA的二線制的區別是其電流、電壓更小，所用的安全柵的功率要求更低，安全性更高，也更適合在具有爆炸性危險的場合使用。
三、計為NAMUR本安防爆型音叉液位開關的特點
由于用戶之前一直使用國外進口產品，但其高昂的價格無疑增加了用戶的開支。所以一直以來，用戶都想購買能夠替代進口的更為便宜的國產品牌。在得知計為Ring-11音叉液位開關的各項技術參數毫不遜色進口產品后，并通過計為銷售工程師了解到計為音叉液位開關所具有的以下特點和優點后，用戶決定采購6臺試用。
1．通過CE和隔爆、本安防爆認證。
2．擁有繼電器、二線制、NAMUR、晶體管4種信號輸出方式，電子模塊化處理，與外界空氣隔離，更安全耐用。
3．密封性好，防護等級高達IP66/IP67。
4．叉體經過精密調諧，可測介質密度低至0.5g/cm3。
5．基于檢測頻率變化的設計，具有較高的可靠性和較強的抗干擾能力，免受泡沫、氣泡、粘稠、振動以及液體特性的影響。
6．探頭主材質316L，可襯防腐涂層PFA、ECTFE、Enamel等。
7．配置高壓防護氣密絕緣套管，特別適合高壓、腐蝕性危險液體的測量。
8．耐高溫設計，過程溫度可達250℃，行業領先，完全滿足用戶較高溫度工況的測量要求。
正是計為NAMUR本安防爆型音叉液位開關所具有的媲美進口產品的質量和高性價比，使得其在與國內外同類產品的對比中脫穎而出。在試用后，用戶頗為滿意，遂將國外品牌的音叉液位開關陸續替換為計為品牌。目前儀表安裝已近一年時間，全部運行良好，從未出現誤報警現象。在對用戶回訪中，用戶反饋說用國產的價格買到了進口品質，非常好用省心。其新建二期項目也決定全部使用計為Ring-11音叉液位開關用于液位測量。
