計為帶氣密絕緣套管音叉液位開關在上海外高橋第三電廠的應用

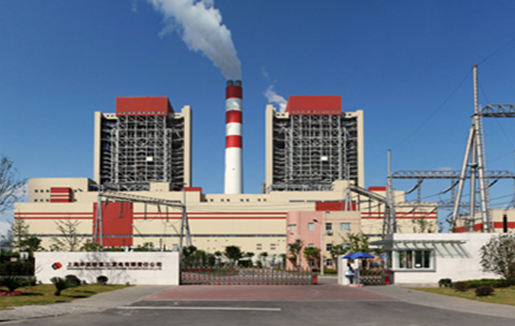

火力發電一般是指利用石油、煤炭和天然氣等燃料燃燒時產生的熱能來加熱水，使水變成高溫、高壓水蒸氣，然后再由水蒸氣推動發電機來發電。上海外高橋第三電廠被譽為世界上最清潔的燃煤發電廠，位于上海市浦東新區，是上海外高橋電廠的三期擴建工程，建設2×1000MW國產超超臨界燃煤機組，第一臺機組預留脫硝場地和條件，第二臺機組與本工程同步建設煙氣脫硝裝置，共擁有三大主機和九大工藝系統。
用戶試用的液位測量?jī)x表有差壓變送器、導波雷達物位計、國內外各種音叉液位開關。其中，差壓變送器這種儀表，測量的準確性和穩定性尚可，但在高溫、高壓下，水的密度會有所變化，就需對密度進行修正，比較麻煩。導波雷達物位計，能夠滿足耐高溫和高壓的要求，測量的穩定性和準確性也較高，使用非常便捷，但價格較高，也很少被采用。市面上一些普通的液位開關，密封性較差，無法適應高溫高壓的環境，使用過程中或者誤報警，或者無動作，致使生產無法正常運行。國外進口的音叉液位開關雖然能夠滿足生產要求，但價格畸高。面對市場上形形色色的儀表，找到一款穩定高效、性?xún)r(jià)比高的液位測量?jī)x表其實并非易事，但外三工程師并未放棄，直到找到了計為自動化。由于計為帶氣密絕緣套管的音叉液位開關（即Ring-11高壓防護音叉液位開關）完全匹配用戶高溫高壓的工況，其質量和性能媲美進口產品，遂決定批量購買。
正是由于計為Ring-11高壓防護音叉液位開關具有上述媲美進口產品的過硬質量、超高性?xún)r(jià)比以及與工況的高匹配度，特別適合用于上海外高橋第三電廠的液位測量。計為Ring-11高壓防護音叉液位開關被其選中并投入使用以來，運行一直良好，誤報警和被腐蝕穿透等現象從未出現，有力地保障了生產的安全高效運行，解除了用戶的后顧之憂，備受用戶青睞。
把鍋爐、汽輪機及其輔助設備按汽水循環過程用管道和附件鏈接起來所構成的系統，就是常說的發電廠的熱力系統。在該熱力系統中，凝結水泵將凝結水送往低壓加熱器，對汽機低壓缸來的抽汽加熱成160℃的飽和水，然后送到除氧器中除氧，之后再利用給水泵送入高壓加熱器中，利用汽機高壓缸抽出的過熱蒸汽作為加熱介質，最后流入鍋爐經省煤器再次提高其溫度，使進入汽包的水，事先獲得相當?shù)臒崮埽@樣在爐管中循環受熱時，達到汽化程度所需的傳熱面積。
液位測量?jī)x表對液位的可靠測量，是均衡給水、維持汽包水位、保證汽水品質、控制蒸汽壓力及溫度，減少熱損失，提高鍋爐熱效率的前提，也是鍋爐正常可靠運行的保證。在發電廠的整個熱力系統中，因水溫高達160℃，個別環節的水溫甚至更高，高溫高壓的工況環境對液位測量?jī)x表的要求較高。也正因?yàn)榇耍脩?hù)非常看重儀表的質量和性?xún)r(jià)比，他們?cè)囉脤?duì)比了各種儀表。用戶試用的液位測量?jī)x表有差壓變送器、導波雷達物位計、國內外各種音叉液位開關。其中，差壓變送器這種儀表，測量的準確性和穩定性尚可，但在高溫、高壓下，水的密度會有所變化，就需對密度進行修正，比較麻煩。導波雷達物位計，能夠滿足耐高溫和高壓的要求，測量的穩定性和準確性也較高，使用非常便捷，但價格較高，也很少被采用。市面上一些普通的液位開關，密封性較差，無法適應高溫高壓的環境，使用過程中或者誤報警，或者無動作，致使生產無法正常運行。國外進口的音叉液位開關雖然能夠滿足生產要求，但價格畸高。面對市場上形形色色的儀表，找到一款穩定高效、性?xún)r(jià)比高的液位測量?jī)x表其實并非易事，但外三工程師并未放棄，直到找到了計為自動化。由于計為帶氣密絕緣套管的音叉液位開關（即Ring-11高壓防護音叉液位開關）完全匹配用戶高溫高壓的工況，其質量和性能媲美進口產品，遂決定批量購買。

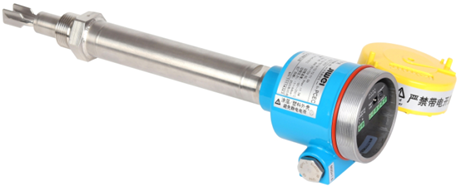

計為Ring-11高壓防護音叉液位開關
計為這款Ring-11高壓防護音叉液位開關所帶的高壓防護氣密絕緣套管，位置在表頭和過程連接之間，是一種玻璃金屬封裝連接件。它通過硼硅玻璃與不銹鋼的配合實現密封效果，能夠有效防止音叉叉體在高溫高壓工況下長期工作出現穿透的情形，也能防止高溫液體通過加成管和過程連接滲透到表頭的電子模塊部位，杜絕發生沖脫外殼導致高溫高壓液體外泄，導致嚴重安全事故的發生。高壓防護氣密絕緣套管對于確保生產安全以及防止壓電組件受潮方面都發揮著重要作用。也因此，帶氣密絕緣套管音叉液位開關特別適合用于像電廠這類高溫高壓環境中。
氣密絕緣套管
此外，計為所有音叉液位開關的電子部分已全部模塊化處理，通過模塊化設計將整個電路板安裝在一個半圓柱體的塑膠盒子里（如下圖所示），同時將灌封膠注入盒中，使電子料與外界空氣隔離，避免了氧化現象的發生，達到了更好的密封絕緣效果。在防水、防腐、絕緣、阻燃的同時，進一步提高了產品的抗震性能和運行的可靠性，延長了儀表的使用壽命。并且，模塊化設計使儀表的維護工作大大簡化，用戶可以直接更換電路模塊，非常方便。
電路模塊化設計
不僅如此，計為音叉液位開關，作為一種高可靠性專用于液位測量的控制開關，其主體采用不銹鋼316L材質，并配鋁合金表頭，使得儀表能夠用于腐蝕性環境中。而且，高壓防護氣密絕緣套管的特別設置，使得計為Ring-11高壓防護音叉液位開關能有效杜絕高壓強腐蝕性液體的意外泄漏，而供用戶選擇的高溫延長管和ECTFE、PFA涂層等，則適合用于高溫、強腐蝕性危險液體場合，用于鹽酸、硫酸、硝酸、堿液、糖漿、藥液、工業廢水等液位的測量，尤其適用于高壓液化氣體（如LNG）以及有泡沫、氣泡、粘稠液體以及振動干擾的復雜測量場合。正是由于計為Ring-11高壓防護音叉液位開關具有上述媲美進口產品的過硬質量、超高性?xún)r(jià)比以及與工況的高匹配度，特別適合用于上海外高橋第三電廠的液位測量。計為Ring-11高壓防護音叉液位開關被其選中并投入使用以來，運行一直良好，誤報警和被腐蝕穿透等現象從未出現，有力地保障了生產的安全高效運行，解除了用戶的后顧之憂，備受用戶青睞。
